GBT-17643-2025

种类	基础原料	密度/(g/cm3 )
高密度聚乙烯土工膜	中、高密度聚乙烯	≥0. 932
低密度聚乙烯土工膜	低密度聚乙烯	0. 920~ 0. 926
	线型低密度聚乙烯	0. 915~ 0. 926
	乙烯共聚物	0. 915~ 0. 935
环保用线型低密度聚乙烯土工膜	线型低密度聚乙烯	0. 911~ 0. 927

4.2 环保用高密度聚乙烯土工膜基础原料

环保用高密度聚乙烯土工膜基础原料性能应符合 SH/T 1801 的规定。

4.3 回料

允许少量添加来自本厂的生产同种类产品的清洁回料。

分类	代号
普通高密度聚乙烯土工膜	GH-1
环保用光面高密度聚乙烯土工膜	GH-2S
环保用单糙面高密度聚乙烯土工膜	GH-2T1
环保用双糙面高密度聚乙烯土工膜	GH-2T2
低密度聚乙烯土工膜	GL-1
环保用线型低密度聚乙烯土工膜	GL-2

5.2 命名

口口口

本文件编号

产品规格 ,表示为 :宽度 /厚度 ,单位为毫米(mm) 产品代号 :见表 2

示例 :

宽度 8 000 mm、厚度 1. 50 mm 环保用光面高密度聚乙烯土工膜 ,表示为 :

GH-2S8000/1. 50 GB/T 17643—2025

GH-1、GL-1、GL-2的厚度及偏差应符合表 3 的规定 , GH-2S、GH-2T1、GH-2T2 的厚度及偏差应符合表 4 的规定。

表 3 GH-1、GL-1、GL-2的厚度及偏差

项目	指标
公称厚度mm	0. 30	0. 50	0. 75	1. 00	1. 25	1. 50	2. 00	2. 50	3. 00
平均厚度mm	≥0. 30	≥0. 50	≥0. 75	≥1. 00	≥1. 25	≥1. 50	≥2. 00	≥2. 50	≥3. 00
厚度极限偏差 %	≥-10

表 4 GH-2S、GH-2T1、GH-2T2的厚度及偏差

项目		指标
GH-2S	公称厚度mm	0. 75	1. 00	1. 25	1. 50	2. 00	2. 50	3. 00
	平均厚度mm	≥0. 75	≥1. 00	≥1. 25	≥1. 50	≥2. 00	≥2. 50	≥3. 00
	厚度极限偏差 %	≥-10
GH-2T1 GH-2T2	公称厚度mm	0. 75	1. 00	1. 25	1. 50	2. 00	2. 50	3. 00
	平均厚度偏差 %	≥-5
	厚度极限偏差 %	≥-10

6.2 外观

聚乙烯土工膜一般为黑色或本色 ,其他颜色可由相关方商定 ,外观应符合表 5 的规定。

表 5 外观

序号	项目	要求
1	切口	平直 ,无明显锯齿现象
2	断头、裂纹、分层、穿孔及修复点	不应有
3	水纹和机械划痕	目测未见
4	晶点、僵块和杂质	最大尺寸 0. 6 mm ~ 2. 0 mm , 每平方米限于 5 个以内 , 最大尺寸2. 0 mm 以上的不应有
5	气泡	不应有
6	糙面膜外观	均匀 ,不应有结块、缺损、易脱落现象

6.3 性能指标

6.3. 1 GH-1 的性能指标应符合表 6 的规定。

表 6 GH-1的性能指标

序号	项目	指标
序号	公称厚度mm	0. 30	0. 50	0. 75	1. 00	1. 25	1. 50	2. 00	2. 50	3. 00
1	密度 g/cm3	≥0. 940
2	拉伸屈服强度(纵、横向) N/mm	≥4	≥7	≥10	≥13	≥16	≥20	≥26	≥33	≥40
3	拉伸断裂强度(纵、横向) N/mm	≥6	≥10	≥15	≥20	≥25	≥30	≥40	≥50	≥60
4	拉伸屈服应变(纵、横向) %	—	—	—	10~ 16
5	拉伸断裂应变(纵、横向) %	≥600
6	直角撕裂负荷(纵、横向) N	≥34	≥56	≥84	≥115	≥140	≥170	≥225	≥280	≥340
7	刺破强力N	≥72	≥120	≥180	≥240	≥300	≥360	≥480	≥600	≥720
8a	炭黑含量 %	2. 0~ 2. 8
9a	炭黑分散性	10个数据中 3 级不多于 1个 ,无 4 级、5 级
10	常压氧化诱导时间(常压OIT) min	≥60
11	低温冲击脆化性能	通过
12	水蒸气渗透系数 g · cm/(cm2 · s · Pa)	≤1. 0× 10- 13
13	尺寸稳定性 %	±2. 0
a 8、9两项性能指标仅适用于黑色聚乙烯土工膜。

6.3.2 GH-2S的性能指标应符合表 7 的规定。

表 7 GH-2S的性能指标

序号	项目	指标
序号	公称厚度mm	0. 75	1. 00	1. 25	1. 50	2. 00	2. 50	3. 00
1	密度 g/cm3	≥0. 940
2	拉伸屈服强度(纵、横向) N/mm	≥11	≥15	≥18	≥22	≥29	≥37	≥44
3	拉伸断裂强度(纵、横向) N/mm	≥20	≥27	≥33	≥40	≥53	≥67	≥80
4	拉伸屈服应变(纵、横向) %			10~ 16
5	拉伸断裂应变(纵、横向) %	≥700
6	直角撕裂负荷(纵、横向) N	≥93	≥125	≥160	≥190	≥250	≥315	≥375
7	刺破强力N	≥240	≥320	≥400	≥480	≥640	≥800	≥960
8	耐应力开裂(纵、横向) h	≥500
9a	炭黑含量 %	2. 0~ 2. 8
10a	炭黑分散性	10个数据中 3 级不多于 1个 ,无 4级、5 级
11b	常压氧化诱导时间(常压 OIT) min	≥100
12b	高压氧化诱导时间(高压 OIT) min	≥400
13	低温冲击脆化性能	通过
14	水蒸气渗透系数 g · cm/(cm2 · s · Pa)	≤1. 0× 10- 13
15	尺寸稳定性 %	±2. 0
16	85 ℃热老化(90d后常压 OIT保留率) %	≥55
17b	耐紫外老化性能(1 600 h后 OIT保留率) %	≥50
a 9、10两项性能指标仅适用于黑色聚乙烯土工膜。 b 11、12、17项常压 OIT(保留率)和高压 OIT(保留率)可任选其一测试。

6.3.3 GH-2T1、GH-2T2的性能指标应符合表 8 的规定。

表 8 GH-2T1、GH-2T2的性能指标

序号	项目	指标
	公称厚度mm	0. 75	1. 00	1. 25	1. 50	2. 00	2. 50	3. 00
1	密度 g/cm3	≥0. 940
2	毛糙高度平均值mm	≥0. 25
3	毛糙高度最小值mm	0. 20
4	拉伸屈服强度(纵、横向) N/mm	≥11	≥15	≥18	≥22	≥29	≥37	≥44
5	拉伸断裂强度(纵、横向) N/mm	≥12	≥15	≥20	≥24	≥32	≥39	≥48
6	拉伸屈服应变(纵、横向) %	10~ 16
7	拉伸断裂应变(纵、横向) %	≥200
8	直角撕裂负荷(纵、横向) N	≥93	≥125	≥160	≥190	≥250	≥315	≥375
9	刺破强力N	≥200	≥270	≥335	≥400	≥535	≥670	≥800
10	耐应力开裂(纵、横向) h	≥500
11a	炭黑含量 %	2. 0~ 2. 8
12a	炭黑分散性	10个数据中 3 级不多于 1个 ,无 4级、5 级
13b	常压氧化诱导时间(常压 OIT) min	≥100
14b	高压氧化诱导时间(高压 OIT) min	≥400
15	低温冲击脆化性能	通过
16	水蒸气渗透系数 g · cm/(cm2 · s · Pa)	≤1. 0× 10- 13
17	尺寸稳定性 %	±2. 0
18	85 ℃热老化(90d后常压 OIT保留率) %	≥55

表 8 GH-2T1、GH-2T2的性能指标 (续)

序号	项目	指标
序号	公称厚度mm	0. 75	1. 00	1. 25	1. 50	2. 00	2. 50	3. 00
19b	耐紫外老化性能(1 600 h后 OIT保留率) %	≥50
a 11、12 两项性能指标仅适用于黑色聚乙烯土工膜。 b 13、14、19项常压 OIT(保留率)和高压 OIT(保留率)可任选其一测试。

6.3.4 GL-1的性能指标应符合表 9 的规定。

表 9 GL-1的性能指标

序号	项目	指标
序号	公称厚度mm	0. 30	0. 50	0. 75	1. 00	1. 25	1. 50	2. 00	2. 50	3. 00
1	密度 g/cm3	≤0. 939
2	拉伸断裂强度(纵、横向) N/mm	≥6	≥9	≥14	≥19	≥23	≥28	≥37	≥47	≥56
3	拉伸断裂应变(纵、横向) %	≥560
4	直角撕裂负荷(纵、横向) N	≥27	≥45	≥63	≥90	≥108	≥135	≥180	≥225	≥270
5	刺破强力N	≥52	≥84	≥135	≥175	≥220	≥260	≥350	≥435	≥525
6a	炭黑含量 %	2. 0~ 2. 8
7a	炭黑分散性	10个数据中 3 级不多于 1个 ,无 4级、5 级
8	常压氧化诱导时间(常压 OIT) min	≥60
9	低温冲击脆化性能	通过
10	水蒸气渗透系数 g · cm/(cm2 · s · Pa)	≤1. 0× 10- 13
11	尺寸稳定性 %	±2. 0
a 6、7 两项性能指标仅适用于黑色聚乙烯土工膜。

6.3.5 GL-2的性能指标应符合表 10的规定。

表 10 GL-2的性能指标

序号	项目	指标
序号	公称厚度mm	0. 50	0. 75	1. 00	1. 25	1. 50	2. 00	2. 50	3. 00
1	密度 g/cm3	≤0. 939
2	拉伸断裂强度(纵、横向) N/mm	≥13	≥20	≥27	≥33	≥40	≥53	≥66	≥80
3	拉伸断裂应变(纵、横向) %	≥800
4	2%正割模量N/mm	≤210	≤370	≤420	≤520	≤630	≤840	≤1 050	≤1 260
5	直角撕裂负荷(纵、横向) N	≥50	≥70	≥100	≥120	≥150	≥200	≥250	≥300
6	刺破强力N	≥120	≥190	≥250	≥310	≥370	≥500	≥620	≥750
7a	炭黑含量 %	2. 0~ 2. 8
8a	炭黑分散性	10个数据中 3 级不多于 1个 ,无 4级、5 级
9b	常压氧化诱导时间(常压 OIT) min	≥100
10b	高压氧化诱导时间(高压 OIT) min	≥400
11	低温冲击脆化性能	通过
12	水蒸气渗透系数 g · cm/(cm2 · s · Pa)	≤1. 0× 10- 13
13	尺寸稳定性 %	±2. 0
14	85 ℃热老化(90d 后常压 OIT保留率) %	≥35
15b	耐紫外老化性能(1 600 h 后 OIT保留率) %	≥35
a 7、8两项性能指标仅适用于黑色聚乙烯土工膜。 b 9、10、15项常压 OIT(保留率)和高压 OIT(保留率)可任选其一测试。

7 试验方法

7. 1 取样

距边缘 0. 5 m 处 ,裁取整幅宽度的长度不少于 0. 5 m 的聚乙烯土工膜样品。

7.2 状态调节和试验环境

除另有规定 ,应按 GB/T 2918规定的(23±2)℃环境进行 ,状态调节时间不少于 4 h。

7.3 外观

在光照明亮的条件下距样品 0. 5 m 目测 , 晶点、僵块和杂质的尺寸用最小分度值不低于 0. 1 mm 的量具测量。

7.4 宽度偏差和长度偏差

按 GB/T 6673规定进行。

7.5 厚度偏差

7.5. 1 光面聚乙烯土工膜按 GB/T 6672规定进行测量 ,精确至 0. 01 mm。沿样品宽度方向按 200 mm等间距测量厚度 ,始末两个测量点应距样品边缘不小于 50 mm ,按式(1)计算厚度极限偏差。

X 100% … … … … … … … … … … ( 1 )

式中 :

Δt — 厚度极限偏差 ;

tmin — 实测最小厚度 ,单位为毫米(mm) ;

t0 — 公称厚度 ,单位为毫米(mm) 。

7.5.2 糙面聚乙烯土工膜的平均厚度偏差和厚度极限偏差按照附录 A 的规定进行。

7.6 毛糙高度

按附录 B 的规定进行。对于双糙面聚乙烯土工膜 ,应分别对两面进行测量并分别计算毛糙高度。

7.7 密度

按 GB/T 1033. 2规定进行。

7. 8 拉伸屈服强度、拉伸屈服应变

按 GB/T 1040. 3规定进行 ,试样形状为 5 型 ,试验速度为 50 mm/min±5 mm/min。拉伸屈服强度以牛顿每毫米(N/mm)为单位 ,按式(2)计算。拉伸屈服应变以百分数( %)表示 ,按式(3)计算。

… … … … … … … … … … ( 2 )

式中 :

σy — 拉伸屈服强度 ,单位为牛顿每毫米(N/mm) ;

Fy— 拉伸至屈服点时的负荷 ,单位为牛顿(N) ;

b1 — 初始窄平行部分宽度 ,单位为毫米(mm) 。

X 100% … … … … … … … … … … ( 3 )

式中 :

εy — 拉伸屈服应变 ;

ΔL0 — 拉伸至屈服点时标距间长度的增量 ,单位为毫米(mm) ;

L0 — 初始标距 ,单位为毫米(mm) 。

7.9 拉伸断裂强度、拉伸断裂应变

按 GB/T 1040. 3规定进行 ,试样形状为 5 型。试验速度为 50 mm/min±5 mm/min。拉伸断裂强度以牛顿每毫米(N/mm)为单位 ,按式(4)计算。拉伸断裂应变以百分数( %)表示 ,按式(5)计算。

… … … … … … … … … … ( 4 )

式中 :

σb — 拉伸断裂强度 ,单位为牛顿每毫米(N/mm) ;

Fb— 拉伸至断裂过程中的最大负荷 ,单位为牛顿(N) ;

b1 — 初始窄平行部分宽度 ,单位为毫米(mm) 。

X 100% … … … … … … … … … … ( 5 )

式中 :

εb — 拉伸断裂应变 ;

ΔL0 — 拉伸至断裂时初始标距间长度的增量 ,单位为毫米(mm) ;

L0 — 初始标距 ,单位为毫米(mm) 。

7. 10 直角撕裂负荷

按 QB/T 1130规定进行 ,试验速度为 50 mm/min±5 mm/min。

7. 11 刺破强力

按 GB/T 19978规定进行测定 ,试验速度为 300 mm/min±10 mm/min,试样数量为 15。

7. 12 耐应力开裂

按 GB/T 41794规定进行。糙面聚乙烯土工膜无光滑部分和厚度小于 1. 00 mm 的聚乙烯土工膜使用同一配方的厚度在 1. 00 mm~ 3. 00 mm 的光面聚乙烯土工膜试样上进行。

常压 OIT按 GB/T 19466. 6规定进行 ,试验温度为 200 ℃ ,使用铝坩埚。高压 OIT按附录 D规定进行。

7. 16 低温冲击脆化性能

按 GB/T 5470规定进行 ,在 -70℃下 , 冲击 30个样品 ,25个以上不破坏为通过。

7. 17 水蒸气渗透系数

按 GB/T 1037—2021规定进行 ,条件为仪器内部 :温度 23 ℃±0. 5 ℃ 、相对湿度 90%±2% 。试验方法为增重法。

7. 18 尺寸稳定性

按 GB/T 12027规定进行 ,试验温度为 100 ℃ ,时间 15 min。

7. 19 85 ℃热老化

按 GB/T 7141规定进行。在 85 ℃下 90d,老化试验结束 ,放置 24h后按 7. 15测试常压 OIT并计算保留率。

7.20 耐紫外老化性能

按 GB/T 16422.3规定进行。测试条件为 UVA-340灯、在 340 nm 波长的辐照强度为 0. 76W/m2 ,在75 ℃ ±3℃下 ,照射周期为 20h。然后 ,在 60 ℃ ±3℃下冷凝 4 h,循环试验共计 1 600h。老化试验结束 ,放置 24h 后按 7. 15测试常压或高压 OIT。

7.21 2%正割模量

按 GB/T 1040. 3规定进行试验 ,采用 5 型试样 ,试验速度为 50 mm/min±5 mm/min,按式(6)计算2%正割模量。

M … … … … … … … … … … ( 6 )

式中 :

M — 2% 正割模量 ,单位为牛顿每毫米(N/mm) ;

T — 2% 应变的条件下 ,试样单位宽度的拉力 ,单位为牛顿每毫米(N/mm) ;

ε — 应变值 ,2% 。

8 检验规则

8. 1 组批

聚乙烯土工膜产品以批为单位进行检验 , 同一配方、同一规格、同一工艺条件下连续生产的产品50 t以下为一检验批。如生产 6 d 尚不足 50 t,则以 6 d产量为一检验批。

8.2 抽样

产品质量的测定 , 以批为单位 , 随机抽取 3卷对尺寸偏差、外观进行检验 ,在检验合格的样品中再随机抽取足够的试样对性能指标进行检验。

8.3 出厂检验

8.3. 1 GH-1

检验项目为 6. 1、6. 2 和表 6序号第 1项 ~第 7项。

8.3.2 GH-2S

检验项目为 6. 1、6. 2 和表 7序号第 1项 ~第 7项。

8.3.3 GH-2T1、GH-2T2

检验项目为 6. 1、6. 2 和表 8序号第 1项 ~第 9项。

8.3.4 GL-1

检验项目为 6. 1、6. 2 和表 9序号第 1项 ~第 5项。

8.3.5 GL-2

检验项目为 6. 1、6. 2 和表 10序号第 1项 ~第 6项。

8.4 型式检验

型式检验项目为第 6章要求中的全部技术性能。正常情况下每两年进行 1 次 ,有下列情况之一时应进行检验 :

a) 产品的原料、配方、生产工艺有重大改变 ;

b) 停产超过 6 个月再恢复生产 ;

c) 出厂检验结果与上次型式检验有较大差异 ;

d) 新产品或老产品转厂生产的试制定型鉴定。

8.5 判定规则

8.5. 1 在判定测定值或其计算值是否符合本文件规定时 ,应将测试所得的测定值或其计算值与本文件规定的极限数值作比较 , 比较的方法按 GB/T 8170规定的全数值比较法。

8.5.2 对于 6. 1~ 6. 2 所规定的要求 ,其中有 1 项不合格即为不合格卷。不合格卷不多于 1 卷 ,且技术性能指标符合 6. 3规定时 ,判为合格批。

8.5.3 若不合格卷多于 1 卷或技术性能指标有不合格项 ,应在原批中重新加倍抽样 ,对不合格项复测。复测结果仍有不合格项时判该批为不合格批 ,复测合格时判为合格批。

9 标志、包装、贮存和运输

9. 1 标志

每卷产品应附产品合格证 ,并标明 :产品名称、代号、产品规格、本文件编号、面积或净质量、生产日期、批号、检验员章及厂名、厂址等内容。

9.2 包装

可采用黑色薄膜、编织袋进行包装 ,其他包装可由供需双方商定。

9.3 贮存和运输

在贮存、装卸和运输过程中避免日晒、雨淋、沾污、重压、损伤、抛摔及机械碰撞等 ,保持外包装完整 ;远离热源和化学污染 ;贮存期从生产之日起不超过两年。

在糙面土工膜试样上某一点 , 用固定几何形状的厚度测量器 , 在规定的压力 (0. 56 N±0. 05 N)下 ,使厚度测量器测头垂直于膜面 ,测得膜两侧厚度测量器测头之间的距离。糙面土工膜的厚度取试样多次测量结果的平均值。

A.2 仪器

A.2. 1 厚度测量器

厚度测量器的最小分度值至少应为 ±0. 01 mm ,并能施加 0. 56 N±0. 05 N 的压力。测量器应有一个测头为基点并能施加同轴且能上下移动的压力。

A.2.2 厚度测量器测头

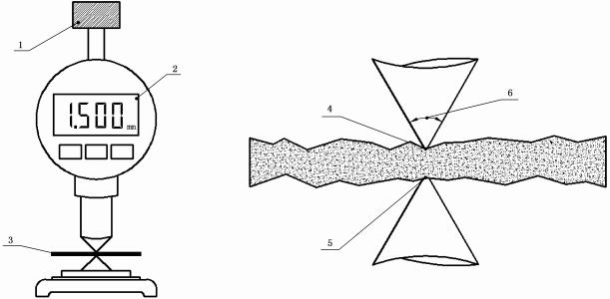

厚度测量器测头底(顶)端的曲率半径为 0. 8 mm±0. 1 mm ,锥体夹角为 60°±2°,如图 A. 1所示。

标引序号说明 :

1— 0. 56 N±0. 05 N 的外加力施加在压力点 ;

2— 显示器 ;

3— 糙面土工膜试样 ;

4— 曲率半径为 0. 8 mm±0. 1 mm;

5— 基点 ;

6— 顶端角度为 60°±2°。

图 A. 1 糙面土工膜的静载厚度测量设备14

A.3 状态调节和试验环境

按 GB/T 2918规定的 23 ℃ ±2 ℃标准环境进行 ,状态调节时间不少于 4 h。

A.4 试样

A.4. 1 取样

在抽取的膜卷上去除外端不少于 1 m 后 ,裁取足够长度的整幅宽土工膜样品进行试验。

A.4.2 试样制备

沿样品宽度方向随机裁取试样 ,裁取试样处距糙面土工膜卷材边缘不小于 150 mm。当糙面土工膜宽度方向两侧有光面结构时 ,测量应避开光面部分。

沿糙面土工膜幅宽方向 ,每 200 mm 裁取 1个试样。

A.5 试验步骤

A.5. 1 在 A. 3规定的标准环境条件下对状态调节好的试样进行试验。

A.5.2 不放置试样 ,对厚度测量器进行清零 ; 可通过标准厚度板来校准厚度测量器和厚度测量器测头 ,厚度测量器测头变钝和排列错位会导致读数错误 ,应经常校准。

A.5.3 升起厚度测量器测头并插入试样 ,厚度测量器测头距试样边缘应不少于 10 mm ,被测量的糙面土工膜样品应该与两个相对的厚度测量器测头的轴线保持垂直。当将厚度测量器测头与试样接触时 ,调整试样的位置以便厚度测量器测头位于糙面凹陷处的 “低点 ”,保持 5 s,读取厚度值。重复以上步骤 ,测 3个点 ,取读数中的最小值 ,结果读数到 0. 01 mm。

A.5.4 按 A. 5. 3测量每一试样厚度。

A.6 计算

A.6. 1 平均厚度

所有试样厚度的算术平均值作为平均厚度 ,精确到 0. 01 mm。

δmax或 min — 实测最大厚度或最小厚度 ,单位为毫米(mm) ;

δ0 — 公称厚度 ,单位为毫米(mm) 。

A.6.3 平均厚度偏差

平均厚度偏差按式(A. 2)计算 :

… … … … … … … … … … ( A. 2 )

在糙面土工膜试样上用深度计测量膜面凸出处(峰)与凹陷处(谷)表面之间的高度差 ,对样品在宽度方向上所有有效点的测量值取平均值作为糙面土工膜的毛糙高度。

B.2 深度计

深度计一般由深度指示器和测试台组成 ,总质量不超过 300 g。

a) 深度指示器量程应至少为 2. 5 mm ,最小分度值为 ±0. 01 mm。

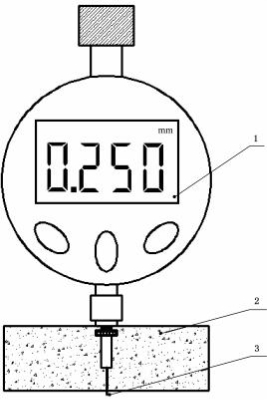

b) 测试台一般包括定位块(见图 B. 1)和测针(见图 B. 2) 。测针上下移动的范围不超过定位块。定位块的底部尺寸为 50mm×20 mm ,高度为 15 mm;测针直径为 1. 3 mm ,接触点顶部锥形。

图 B. 1 毛糙高度试验装置结构图图 B.2 试验台测针

B.3 状态调节和试验环境

按 GB/T 2918规定的 23 ℃ ±2 ℃标准环境进行 ,状态调节时间不少于 4 h。

B.4 试样

B.4. 1 取样

在抽取的膜卷上去除外端不少于 1 m 后 ,裁取足够长度的整幅宽糙面土工膜样品进行试验。

B.4.2 试样制备

沿样品宽度方向随机裁取试样 ,裁取试样处距糙面土工膜卷材边缘不小于 150 mm。当糙面土工膜宽度方向两侧有光面结构时 ,测量应避开光面部分。

沿糙面土工膜幅宽方向 ,每 200 mm 裁取 1个试样。每个试样最小直径为 75 mm。

B.5 试验步骤

B.5. 1 测量前将深度计放置在一个平整、坚硬的支撑面上 ,进行调零。

B.5.2 将试样平铺在支撑面上 ,保持试样平整 ,将深度计置于糙面土工膜试样的表面上 ,使固定块垂直于试样表面 ,不应用手向下按压深度指示器和测针 ,让接触点与糙面凹点接触并保持稳定。测针距试样边缘应不少于 10 mm。

B.5.3 在试样上轻轻移动深度计 ,读取局部最小测量值并记录 ,读数到 0. 01 mm。在半径 12 mm 的圆形区域内测量 3 次 ,3 次测量值中的最小值即为该测量位置毛糙高度值。

B.5.4 将深度计放置在试样下一个位置 ,重复以上步骤 ,测 3个点 ,取读数中的最小值。

B.5.5 每个试样重复以上方法。

B.6 计算

所有试样毛糙高度的算术平均值作为试验结果 ,精确到 0. 01 mm。记录试样毛糙高度中的最小值。

B.7 试验报告

试验报告应包含以下信息 :

a) 糙面土工膜样品规格、类型和取样方式 ;

h) 测量过程中出现的任何异常或者超出标准的情况 ;

将经过制备的试样置于显微镜下进行随机观察 , 随机选取观察区 ,计算每个观察区中最大的炭黑团或内含物的面积。再根据炭黑分散体参考图判定其级数。

C.2 仪器

C.2. 1 薄片切片机为旋转式或铲式超薄切片机 ,装有样品夹和小刀固定器。小刀材质为钢或玻璃。 C.2.2 薄片切片机附件 ,包括润滑剂、防尘罩和镊子。

C.2.3 显微镜 ,双目光学显微镜(如果需拍摄显微照片 ,则选用三目式显微镜) 。显微镜应包括一个可移动的试样载物台和两个 10倍目镜和 5 倍 ~ 20倍的放大物镜。使用过程中 ,选择相应的物镜使得总

的放大倍数能达到 50倍 ~ 200倍。

C.2.4 显微镜附件 ,校准十字线(目镜千分尺) ,装在目镜里 ,位于目镜镜头和物镜镜头之间。

C.2.5 光源 ,强度可变的外部白色光源。

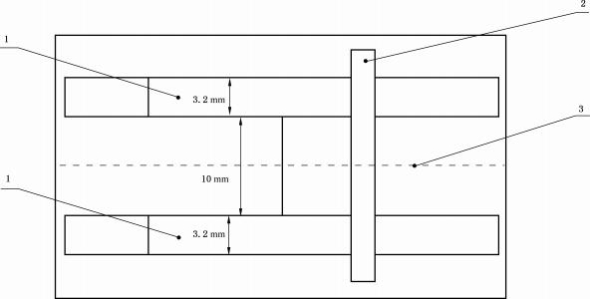

C.2. 6 尺寸相同的盖玻片和载玻片。盖玻片的制作 : 从盖玻片的中心分别向两边隔 5 mm 处做记号 ,用玻璃蚀刻法和小刀在做记号的位置沿着长边刻出两条平行线。在每条刻线分别向外 3. 2 mm 处做记号 ,对原始线刻蚀平行线。最后完成的盖玻片如图 C. 1所示。

按 GB/T 2918规定的 23 ℃ ±2 ℃标准环境进行 ,状态调节时间不少于 4 h。

C.4 取样

C.4. 1 在抽取的膜卷上去除外端不少于 1 m 后 ,裁取足够长度的整幅宽土工膜样品 ,沿幅宽方向随机裁取 5个样品 ,样品的大小约为 2. 5 cm2 。

C.4.2 把待测样品裁取合适的尺寸 , 固定在薄片切片机的支架上 ,该支架能以 1 μm 的增量上下移动。手动调节小刀 ,切出厚度在 8 μm~ 20 μm 间的试样。采用四氯乙烷硬化喷雾可防止炭黑或其他组分的拖尾效应。

注 : 四氯乙烷硬化喷雾的作用是使试样在切片前温度降至 -15℃并硬化。

C.4.3 每个薄切片应 :

a) 厚度为 8 μm~ 20 μm ,使足够的光通过以便显微镜观测到炭黑团 ;

b) 没有大的缺陷 ,包括因刻痕或是钝口刀引起的缺口 , 或因重压或粗糙的处理导致切片局部撕裂和扭曲。

注 : 薄切片最适宜的厚度为 10 μm~ 15 μm ,但这些薄片容易卷曲 ,难于操作。操作时 ,将润滑剂涂于小刀上 ,这样有利于试样黏附在刀刃上 ,并使其更容易从刀刃上滑落到载玻片上。

C.5 试验步骤

C.5. 1 每个载玻片上放置 5个试样 ,并将盖玻片盖在试样上 ,使盖玻片观察区与试样完全重合。

C.5.2 通过调整显微镜透光强弱使目镜的十字线清晰。

C.5.3 把装好的薄切片放在显微镜载物台上。

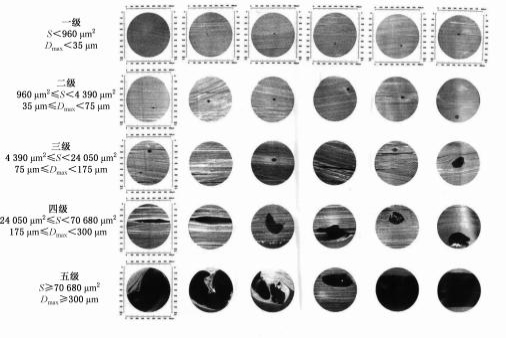

C.5.4 选择物镜使放大倍数为 100倍 , 检查每一个随机观察区 , 并选定最大的炭黑团或内含物 , 按图 C. 2进行评级。

C.5.5 重复以上步骤直到记录 10组评级结果为止。从每个切片试样中选取的随机观察区不应多于2个 ,并且薄切片试样不应少于 5个。

C.6 试验报告

试验报告应包含以下信息 :

a) 土工膜的类型、来源、制造商编码或批号 ;

b) 试样的准备方法(如 :显微镜用薄片切片法、冰冻试样等) ;

c) 10个随机观察区的评级结果 ;

d) 测量过程中出现的任何异常或者超出标准的情况 ;

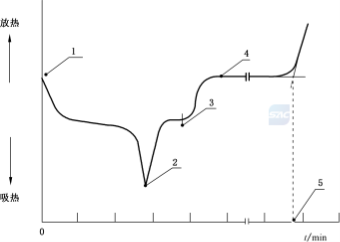

D. 1. 1 将试样和相应的参比材料放在高压氧环境中 ,从室温开始以恒定速率加热。当达到规定的温度 ,试样保持在该温度下直到氧化反应发生并显示在热量曲线上。氧化诱导时间是从开始加热到氧化反应发生的时间间隔。

D. 1.2 试验中 ,高压氧用来加速反应和缩短分析时间。

D. 1. 3 除非另有说明 , 试验中使用的温度应为 150 ℃ , 同时在恒容条件下反应室压强应维持在3. 4 MPa。

D.2 试验设备

D. 2. 1 差示扫描量热分析仪 ,加热速率为 20 ℃/min±1℃/min,温度测量精度为 ±0. 5 ℃ ,温度的控制精度为 ±0. 5 ℃ ,能自动记录试样和参比试样之间的热流差。

D.2.2 数据输出设备 ,打印机、绘图仪、记录机或其他记录输出设备 ,差示扫描量热分析仪输出时间为X 轴、热流为 Y 轴的曲线。

D.2.3 高压差示扫描量热分析仪量热室应能维持 3. 4 MPa±0. 068MPa的压强。系统应配备一个压强计来监测室内的压强 ,并能手动释放压强来维持需要的压强水平。

D.2.4 高压氧气瓶调节器应能调节压强到 5. 5 MPa。氧气瓶的输出口用干净的不锈钢管和高压室连接。

D.2.5 分析天平 ,最小分度值为 0. 1 mg。

D.2.6 试样支架 ,直径为 6. 0 mm~ 7. 0 mm 的脱脂的铝盘。

D.2.7 钻孔器、木塞穿孔器或拱形穿孔机 ,用于制备直径为 6. 3 mm 的圆盘试样。

D.3 试剂

除非另有说明 ,本试验方法中的所有化学试剂均为分析纯。

D.3. 1 正己烷或丙酮 ,用于清洗试样盘和不锈钢管 ,见 D. 4. 2 和 D. 4. 3。

D.3.2 铟 (99. 999%纯度) ,用于校准温度。

D.3.3 氧气 ,试验气体 ,纯度 >99. 5% 。

D.4 安全预防措施

D.4. 1 油类和脂类应远离正在使用或装有氧气的设备。

D.4.2 连接高压室和氧气瓶的不锈钢管在使用前应使用正己烷(或丙酮)彻底清洗和干燥。

D.4.3 在试验前 ,所有的试样支架应使用正己烷(或丙酮)清洗干净并干燥。

D.4.4 使用加压氧气时应正确、小心操作。操作者应熟悉实验室安全操作要求。

注 : 氧气是强氧化剂 ,是活泼的助燃剂。

D.5 取样

D.5. 1 用钻孔刀、木塞穿孔器或打孔机从土工膜样品上切取直径为 6. 3 mm 的圆形试样。

D.5.2 将试样模压成厚度为 0. 25 mm 的均匀薄片。压模成型应在低于本试验温度的条件下尽可能快

速地进行 , 以减小测量值的负偏差。

D.5.3 用一个直径为 6. 3 mm 的钻孔刀或穿孔机从薄片上切取试样。

D.6 试验步骤

D.6. 1 准备一个质量为 5 mg±1 mg的试样。

D.6.2 把已称量的试样放到干净的铝皿内。

D.6.3 根据仪器操作说明 ,将装有样品的铝皿和参比皿放入仪器加热炉或样品池中。

D.6.4 关闭加热炉或试样池顶板并密封。

D.6.5 根据下面的步骤在恒压条件下进行操作和试验 :

a) 关闭试池的压强释放阀和进口阀 ,打开出口阀 ;

b) 调整氧气瓶的调节器使其输送 3. 4 MPa的试验压强 ;

c) 慢慢打开反应室的进口阀 ,用氧气清洗反应室 2 min;

d) 2 min后 ,关闭出口阀 ,使反应室内达到 3. 4 MPa±0. 068 MPa,然后关闭进口阀。同时关闭氧气瓶的输出阀。

D.6.6 启动试样的加热程序 , 以 20 ℃∕min 的速率从室温加热到 150 ℃ ±0. 5 ℃ 。以加热程序的开始为计时起点。然后保持 150 ℃±0. 5 ℃恒温 ,直至观察到完整的氧化放热峰值为止 ,记录整个试验过程中以时间为 X 轴、热流为 Y 轴的曲线 (见图 D. 1) 。

图 D. 1 高压氧化诱导时间试验曲线示意图

D.6.7 达到恒温条件 150 ℃±0. 5 ℃后 5 min,记录试样温度。试验开始时压强会稍微增加 ,可打开压强释放阀使压强降到 3. 4 MPa±0. 068MPa。

D.6. 8 当氧化放热峰值越过其最高值时 ,终止试验。

注 : 第一个试样恒温时间一般为 1 000 min。这主要是由于试验从氧化发生到氧化峰值所需的时间可能大于

900 min。

D.6.9 试验完成后 ,打开压强释放阀慢慢释放压强。通常需要用 30 s~ 60 s来完成压强释放。

D.6. 10 每 3 次 ~4次试验后可通过热解析(400 ℃的空气或氧气中保持 3 min)清洁试样池装置 ,去除

积累的有机物。

D.7 分析结果

D.7. 1 以时间为 X 轴、热流为 Y 轴绘制试验曲线。

D.7.2 按下面的方式确定高压氧化诱导时间值。

a) 试验结果图的 Y 轴分度值宜采用 5 W/g。

b) 一般情况下将水平基线定为氧化发生点。如果氧化放热曲线在氧化反应开始时有一个小的伴随峰 ,S型的基线会比直线型的基线更合适。

c) 在放热峰拐点画切线并且延长使其交于基线。

d) 从在室温下开始计时到交叉点的时间即是氧化降解发生时间 , 为氧化诱导时间值 , 如图 D. 1所示。

D.7.3 记录单个试样的高压氧化诱导时间 , 以两次试验的算术平均值作为试验结果。

e) 测量过程中出现的任何异常或者超出标准的情况 ;

f) 状态调节和试验环境 ;

g) 试验人员 ;

h) 试验日期。

ꄴ前一个：无

ꄲ后一个：无

德州宇润土工材料有限公司上线了！

德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！德州宇润土工材料有限公司上线了！

넶0 2026-05-22
GBT-17643-2025

德州宇润土工材料有限公司于2019年02月22日成立。公司经营范围包括：针刺地毯、土工材料、复合土工材料、防水卷材、膨润土防水毯、排水板、排水网、植草格、涤纶纤维、地毯背胶、土工膜胶、土工格栅、土工格室、压膜(FE膜)、防草布、塑编布制造、销售、施工出口业务等公司产品有聚酯长丝土工布、涤纶短丝无纺土工布、HDPE土工膜、防渗膜、隧道防水板、复合土工膜、防渗士工布、PP/PE编织布、防草布、PE/EVA/ECB防水板、GCL钠基膨润土防水毯、三维复合排水网、生态袋、植生袋、(蓄)排水板、士工格栅、三维固土网垫、土工格室、土工网、建筑防水卷材、软式透水管、盲沟、橡胶支座、止水带、止水条、土工滤网、机织土工布等土工合成材料。

넶0 2026-05-23
17642-2025复合膜新国标

德州宇润土工材料有限公司于2019年02月22日成立。公司经营范围包括：针刺地毯、土工材料、复合土工材料、防水卷材、膨润土防水毯、排水板、排水网、植草格、涤纶纤维、地毯背胶、土工膜胶、土工格栅、土工格室、压膜(FE膜)、防草布、塑编布制造、销售、施工出口业务等公司产品有聚酯长丝土工布、涤纶短丝无纺土工布、HDPE土工膜、防渗膜、隧道防水板、复合土工膜、防渗士工布、PP/PE编织布、防草布、PE/EVA/ECB防水板、GCL钠基膨润土防水毯、三维复合排水网、生态袋、植生袋、(蓄)排水板、士工格栅、三维固土网垫、土工格室、土工网、建筑防水卷材、软式透水管、盲沟、橡胶支座、止水带、止水条、土工滤网、机织土工布等土工合成材料。

넶0 2026-05-23
GB/T 17638-2017 土工合成材料短纤针刺非织造土工布

德州宇润土工材料有限公司于2019年02月22日成立。公司经营范围包括：针刺地毯、土工材料、复合土工材料、防水卷材、膨润土防水毯、排水板、排水网、植草格、涤纶纤维、地毯背胶、土工膜胶、土工格栅、土工格室、压膜(FE膜)、防草布、塑编布制造、销售、施工出口业务等公司产品有聚酯长丝土工布、涤纶短丝无纺土工布、HDPE土工膜、防渗膜、隧道防水板、复合土工膜、防渗士工布、PP/PE编织布、防草布、PE/EVA/ECB防水板、GCL钠基膨润土防水毯、三维复合排水网、生态袋、植生袋、(蓄)排水板、士工格栅、三维固土网垫、土工格室、土工网、建筑防水卷材、软式透水管、盲沟、橡胶支座、止水带、止水条、土工滤网、机织土工布等土工合成材料。

넶0 2026-05-23
GB／T 17639-2023 土工合成材料长丝纺粘针刺非织造土工布

德州宇润土工材料有限公司于2019年02月22日成立。公司经营范围包括：针刺地毯、土工材料、复合土工材料、防水卷材、膨润土防水毯、排水板、排水网、植草格、涤纶纤维、地毯背胶、土工膜胶、土工格栅、土工格室、压膜(FE膜)、防草布、塑编布制造、销售、施工出口业务等公司产品有聚酯长丝土工布、涤纶短丝无纺土工布、HDPE土工膜、防渗膜、隧道防水板、复合土工膜、防渗士工布、PP/PE编织布、防草布、PE/EVA/ECB防水板、GCL钠基膨润土防水毯、三维复合排水网、生态袋、植生袋、(蓄)排水板、士工格栅、三维固土网垫、土工格室、土工网、建筑防水卷材、软式透水管、盲沟、橡胶支座、止水带、止水条、土工滤网、机织土工布等土工合成材料。

넶0 2026-05-23
